Счетчики электрической энергии СКАТ трехфазные

Счетчики электрической энергии СКАТ непосредственного включения предназначены для учета потребленной активной энергии в трехфазных цепях переменного тока. Счетчики применяются для учета потребленной активной электроэнергии в бытовом и мелкомоторном секторе, устанавливаются в помещениях или закрытых шкафах, имеющих дополнительную защиту от воздействия неблагоприятных факторов окружающей среды

Преимущества:

1.     Наличие защиты от повышенных входных напряжений и мощных импульсных помех.

2.     Электромеханическое отсчетное устройство имеет механический стопор обратного хода.

3.     Опломбировочная часть вынесена наружу.

4.     Технологический запас по классу точности.

5.     Малое собственное энергопотребление.

6.     Компактный корпус.

7.     Межповерочный интервал — 16 лет.

8.     Средний срок службы не менее 30 лет.

9.     Гарантийный срок эксплуатации — 5 лет.

Номенклатура

Изображение	Наименование	Базовый (макс.) ток, А	Тип счётного механизма
	Скат 301 М/1-4 Ш Р2	5(50)	электро-механический
	Скат 301 Э/1-4 Ш Р2	5(50)	электронный
	Скат 302 М/1-5(60) Ш П1	5(60)	электро-механический
	Скат 302 Э/1-5(60) Ш П1	5(60)	электронный

СКАТ 305 - многотарифный

Изображение	Наименование	Базовый (макс.) ток, А	Тип счётного механизма
	Скат 305 Э/1-5(60) ТОИ 4 П1 многотарифный	5(60)	электронный

Технические характеристики

Число тарифов	1
Класс точности	1
Постоянная счётчика имп/Квт*ч	1600
Сечение подключаемого провода,мм2	от 1 до 25
Момент затяжки, Н*м	2,5
Номинальное фазное напряжение частотой 50Гц,В	220
Порог чувствительности, А	0,004·Iб
Степень защиты	IP 40
Климатическое исполнение	УХЛ4
Диапозон рабочих температур, °С	от-40 до +55
Полная мощность, потребляемая в цепи тока,не более, В*А	0,5
Полная мощность, потребляемая в цепи напряжения,не более, В*А	8,5
Активная мощность, потребляемая в цепи напряжения,не более, Вт	2,0
Межповерочный интервал, лет	16

Технические характеристики СКАТ 305

Число тарифов	4
Класс точности	1
Постоянная счётчика имп/Квт*ч	400
Сечение подключаемого провода,мм2	от 1 до 25
Момент затяжки, Н*м	2,5
Номинальное фазное напряжение частотой 50Гц,В	220
Порог чувствительности, А	0,004·Iб
Степень защиты	IP 40
Климатическое исполнение	УХЛ4
Диапозон рабочих температур, °С	от-40 до +55
Полная мощность, потребляемая в цепи тока,не более, В*А	0,5
Полная мощность, потребляемая в цепи напряжения,не более, В*А	8,5
Активная мощность, потребляемая в цепи напряжения,не более, Вт	2,0
Межповерочный интервал, лет	10

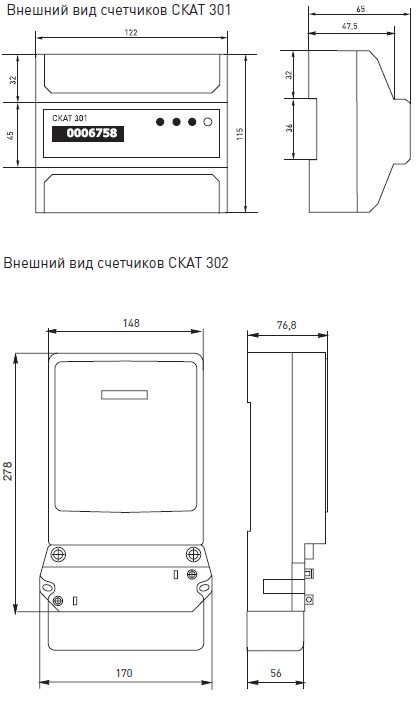

Габаритные и установочные размеры


Особенности эксплуатации и монтажа

1. Малые габаритные размеры.
2. Прозрачная клеммная крышка.
3. Индикатор правильности подключения счетчика.

Особенности эксплуатации и монтажа CKAT 305
1. Программирование счетчика. Программирование счетчика осуществляется посредством персонального компьютера, с помощью программного пакета «СКАТ Метрика». Программа не требует специальной установки. Связь счетчика с ПК осуществляется через порт или RS 485. Программа позволяет производить просмотр и редактирование по опциям:
сезоны и тарифы;
     1. формирование сезонов и их тарифных расписаний (до 4-х
     2. тарифов, 12-ми временных интервалов, 1 сезон);
     3. установка и корректировка времени и даты;
     4. интервал установки времени – 15 минут;
     5. синхронизация таймера с ПК;
     6. просмотр показаний за последние 3 месяца и суммарных
     7. показаний по тарифам;
     8. запись сетевого адреса;
     9. установка и изменение пароля доступа.

2. Вывод информации на ЖКИ параметров счетчика: заводской номер, передаточное число, класс точности, заряд батареи (в вольтах).
3. Кнопка для подтверждения записи параметров в счетчик.
4. Учет потребленной энергии в прямом и обратном направ-
лении.
5. Оригинальное крепление клеммной крышки, для исполне-
ния П1
