Счетчики электрической энергии СКАТ однофазные

Счетчики электрической энергии СКАТ непосредственного включения предназначены для учета потребленной активной энергии в однофазных цепях переменного тока. Счетчики применяются для учета потребленной активной электроэнергии в бытовом и мелкомоторном секторе, устанавливаются в помещениях или закрытых шкафах, имеющих дополнительную защиту от воздействия неблагоприятных факторов окружающей среды.



Преимущества:

1.     Наличие защиты от повышенных входных напряжений и
мощных импульсных помех.

2.     Электромеханическое отсчетное устройство имеет механи-
ческий стопор обратного хода.

3.     Опломбировочная часть вынесена наружу.

4.     Технологический запас по классу точности.

5.     Малое собственное энергопотребление.

6.     Компактный корпус.

7.     Межповерочный интервал — 16 лет.

8.     Средний срок службы не менее 30 лет.

9.     Гарантийный срок эксплуатации — 5 лет.

Номенклатура

Изображение Наименование Базовый (макс.) ток, А Тип счётного механизма

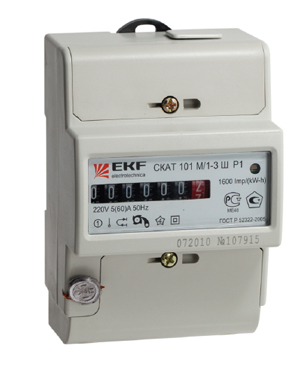

Скат 101 М/1-3 Ш Р1

5(60) электро-механический
Скат 101 Э/1-3 Ш Р1 5(60) электронный
Скат 102 М/1-5(60) Ш П1 5(60) электро-механический
Скат 102 Э/1-5(60) Ш П1 5(60) электронный

СКАТ 105 Э/1-5(60) ТОИ 4 П1 - многотарифный
Изображение Наименование Базовый (макс.) ток, А Тип счётного механизма
Скат 105 Э/1-5(60) ТОИ 4 П1
многотарифный
5(60) электронный

Технические характеристики
Число тарифов
Класс точности 1
Постоянная счётчика имп/Квт*ч  1600
Сечение подключаемого провода,мм2  от 1 до 25
Момент затяжки, Н*м  2,5
Номинальное фазное напряжение частотой 50Гц,В  220
Порог чувствительности, А  0,004·Iб
Степень защиты  IP 40
Климатическое исполнение  УХЛ4
Диапозон рабочих температур, °С  от-40 до +55
Полная мощность, потребляемая в цепи тока,не более, В*А  0,5
Полная мощность, потребляемая в цепи напряжения,не более, В*А  8,5
Активная мощность, потребляемая в цепи напряжения,не более, Вт  2,0
Межповерочный интервал, лет  16

Технические характеристики СКАТ 105 Э/1-5(60) ТОИ 4 П1 многотарифный
Число тарифов
Класс точности 1
Постоянная счётчика имп/Квт*ч  400
Сечение подключаемого провода,мм2  от 1 до 25
Момент затяжки, Н*м  2,5
Номинальное фазное напряжение частотой 50Гц,В  220
Порог чувствительности, А  0,004·Iб
Степень защиты  IP 40
Климатическое исполнение  УХЛ4
Диапозон рабочих температур, °С  от-40 до +55
Полная мощность, потребляемая в цепи тока,не более, В*А  0,5
Полная мощность, потребляемая в цепи напряжения,не более, В*А  8,5
Активная мощность, потребляемая в цепи напряжения,не более, Вт  2,0
Межповерочный интервал, лет  10

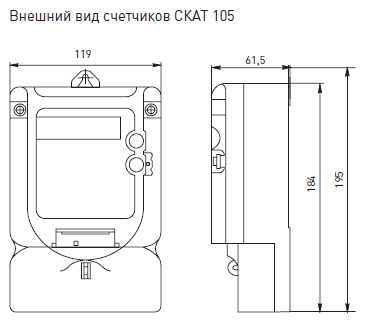

Габаритные и установочные размеры




Особенности эксплуатации и монтажа

1. Малые габаритные размеры.
2. Прозрачная клеммная крышка.
3. Индикатор правильности подключения счетчика.

Особенности эксплуатации и монтажа СКАТ 105
1. Программирование счетчика. Программирование счетчика осуществляется посредством персонального компьютера, с помощью программного пакета «СКАТ Метрика». Программа не требует специальной установки. Связь счетчика с ПК осуществляется через порт или RS 485. Программа позволяет производить просмотр и редактирование по опциям:

  1. сезоны и тарифы;
  2. формирование сезонов и их тарифных расписаний (до 4-х тарифов, 12-ми временных интервалов, 1 сезон);
  3. установка и корректировка времени и даты;
  4. интервал установки времени – 15 минут;
  5. синхронизация таймера с ПК;
  6. просмотр показаний за последние 3 месяца и суммарных
  показаний по тарифам;
  7. запись сетевого адреса;
  8. установка и изменение пароля доступа.

2. Вывод информации на ЖКИ параметров счетчика: заводской номер, передаточное число, класс точности, заряд батареи (в вольтах).
3. Кнопка для подтверждения записи параметров в счетчик.
4. Учет потребленной энергии в прямом и обратном направлении.
5. Оригинальное крепление клеммной крышки, для исполнения П1
