РТД-11,12

Реле тока двустабильные серий РТД-11 и РТД-12 применяются в различных схемах аварийной и предупреждающей сигнализации в качестве органа, реагирующего на изменение тока в электрических цепях. Реле серии РТД-11 работает от сети постоянного тока напряжением 48, 60, 110 и 220В; серии РТД-12 – от сети переменного тока напряжением 110, 127 и 220В частотой 50 и 60Гц. Реле пригодны для работы в сейсмоопасных районах.

Условия эксплуатации
Высота над уровнем моря до 2000м.
Диапазон рабочих температур от -40 до +55°С.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем
работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы
и изоляцию.
Вибрация мест крепления реле в диапазоне частот 10...100Гц с максимальным ускорением 1g.
Степень защиты оболочки реле IP40, контактных зажимов для присоединения внешних проводников IP00.
Установка реле на вертикальной плоскости, допускается отклонение не более 5° в любую сторону.
Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий и др. жидкостей, а
также от прямого воздействия солнечной радиации.

Технические характеристики
 Номинальное напряжение питания переменного тока, В  РТД12-01-34, РТД12-02-34  110, 127, 220
 Номинальная частота, Гц  РТД12-01, РТД12-02  50 или 60
Номинальное напряжение питания постоянного тока, В  РТД11-01-11, РТД11-04-11  48, 60
 РТД11-01-15, РТД11-04-15  110, 220
Величина импульса тока срабатывания, А  РТД11-01, РТД12-01  0.05
 РТД11-04  0.2
 РТД12-02  0.12
Время срабатывания, с, не более  0.1
Количество замыкающих контактов  1
Коммутационная способность  при U=220В с τ≤ 0.06с, А, не менее  0.15
 при U=220В с cosϕ =0.4, А, не менее  0.2
Коммутационная износостойкость выходного реле в режиме коммутации нагрузки, млн. циклов  4
Потребляемая мощность, в режиме ожидания, Вт (В.А)  3.8
Масса, кг, не более  1.1

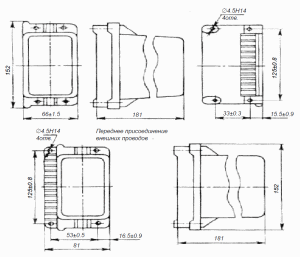

Габаритные и установочные размеры
