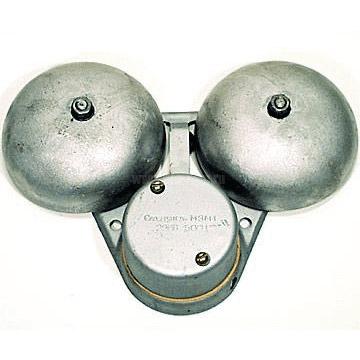

Звонок громкого боя МЗМ-1 переменный ток 220V

 Звонки электрические громкого боя, предназначены для подачи мощных звуковых  сигналов, отличающихся от производственных шумов, обеспечивающих хорошую  слышимость сигналов на значительном расстоянии в системах сигнализации, служащих  для защиты от взлома и пожара административных, промышленных,  сельскохозяйственных, торговых объектов и личного имущества граждан: квартир,  гаражей, садовых участков, наиболее ценных предметов.

Технические характеристики звонка электрического МЗМ1 переменного тока

Номинальное напряжение, В 220
Потребляемая мощность, ВА, не более 30
Сила звука , дБл, не менее 85
Род тока переменный, Гц 50
Масса , кг., не более 1.8
Класс защиты от поражения электрическим током I
Время непрерывной работы, минут. 10
Климатическое исполнение УХЛ-1



Устройство и принцип работы. МЗМ1-220В

Оповещатель представляет собой электромагнитный механизм, помещенный в корпус, защищающий от загрязнения. Основные части оповещателя громкого боя МЗМ1:
1 основание;
2 два колокола;
3 крышка;
4 катушка с магнитопроводом;
5 п/коромысло 6ударник;
7 диод;
8 возвратная пружина;
9 монтажные отверстия;
10 уплотнительное кольцо для проводов питания;
11 клеммная колодка;
12 контакт заземления A,Bконтакты для подключения питания


Колебательное движение п/коромысла и связанного с ним ударника призводится под действием электромагнита,питающегося переменным током. Возвратная пружина 8 служит для возврата п/коромысла с ударником в исходное положение.

Габаритные и установочные размеры звонка МЗМ-1-220В
