Распределительные шкафы серий ШР11, ШРС1

Распределительный шкаф серии ШР11

Распределительный шкаф серии ШР11

Шкафы распределительные ШРС1, ШР11 предназначены для приема и распределения электрической энергии. Шкафы рассчитаны на номинальные токи до 400 А и номинальное напряжение до 380 В в сетях с глухозаземленной нейтралью трехфазного переменного тока частотой 50 Г ц и с защитой отходящих линий предохранителями ППН EKF.

Ввод и вывод проводов и кабелей предусмотрены снизу шкафа.

Выдерживаемый ударный ток:

  • при номинальном токе шкафа 250 А: не менее 10 кА;
  • при номинальном токе шкафа 400 А: не менее 25 кА.



Силовые шкафы ШР11 в отличие от шкафов ШРС1 имеют дополнительно возможности для применения. Так, в шкафах ШР11-73512 - ШР11-73517 на вводе установлены предохранители ППН EKF, а в шкафах ШР11-73518 - ШР11-73523 предусмотрены два ввода. В остальном конструкция и схемы шкафов идентичны.

Возможна замена ППН(EKF), автоматическими выключателями серии ВА 47-63, ВА 47-100, ВА-99, а так же автоматическими выключателями других отечественных м зарубежных производителей.

Масса колеблется от 54 до 80 кг.

Степень защиты IP30 (ШРС1-20УЗ- ШРС1-28УЗ), IP54 (ШРС1-50УЗ – ШРС1-58УЗ), со стороны дна IP00 по ГОСТ 14254-96.

Условия эксплуатации распределительных шкафов серий ШР11, ШРС1

  • высота над уровнем моря - не более 2000 м;
  • температура окружающего воздуха от +1 до +35°С;
  • окружающая среда не взрывоопасная, не сдержащая токопроводящей пыли, агрессивных газов или паров, разрушающих металлы и изоляцию.

Общий вид и габаритные размеры распределительных шкафов серий ШР11, ШРС1

Общий вид и габаритные размеры распределительных шкафов серий ШР11, ШРС1
Габариты, мм
H L B
1700 800 450
1600 700 300
1600 500 300



Электрические схемы и аппаратура устанавливаемая в распределительные шкафы серий ШР11, ШРС1

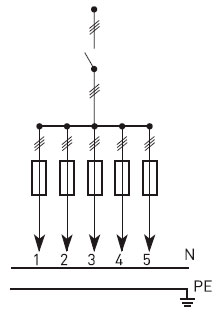

принципиальная схема первичных соединений в распределительные шкафы серий ШР11 (...01-...03), ШРС1(-20 ... -22, -50 ... -52)
ШР11 ШРС1 Номинальный ток, А ППН-33
EKF
ППН-35
EKF
ППН-37
EKF
-73701-30УЗ, УХЛЗ
-73701-54У2
-20УЗ
-50УЗ
250
200
5 - -
-73702-30УЗ, УХЛЗ
-73702-54У2
-21УЗ
-51УЗ
250
200
- 5 -
-73703-30УЗ, УХЛЗ
-73703-54У2
-22УЗ
-52УЗ
250
200
2 3 -



принципиальная схема первичных соединений в распределительные шкафы серий ШР11 (...04-...11), ШРС1(-23 ... -28, -53 ... -58)
ШР11 ШРС1 Номинальный
ток, А



ППН-33
EKF
ППН-35
EKF
ППН-37
EKF
-73504-30УЗ, УХЛЗ
-73504-54У2
-23УЗ
-53УЗ
400
320
8 - -
-73505-30УЗ, УХЛЗ
-73505-54У2
-24УЗ
-54УЗ
400
320
- 8 -
-73506-30УЗ, УХЛЗ
-73506-54У2
- 400
320
- - 8
-73707-22УЗ. УХЛЗ
-73707-54У2
- 400
320
- 3 2
-73708-30УЗ, УХЛЗ
-73708-54У2
-26УЗ
-56УЗ
400
320
- - 5
- -27УЗ
-57УЗ
400
320
- 5 2
-73509-30УЗ, УХЛЗ
-73509-54У2
-25УЗ
-55УЗ
400
320
4 4 -
-73510-30УЗ, УХЛЗ
-73510-54У2
-28УЗ
-58УЗ
400
320
2 4 2
-73511-30УЗ, УХЛЗ
-73511 -54У2
- 400
320
- 6 2



принципиальная схема первичных соединений в распределительные шкафы серии ШР11 (...12-...17)
ШР11 Номинальный
ток, А
ППН-33
EKF
ППН-35
EKF
ППН-37
EKF
-73512-30УЗ, УХЛЗ
-73512-54У2
400
320
8 - -
-73513-30УЗ, УХЛЗ
-73513-54У2
400
320
- 8 -
-73514-30УЗ, УХЛЗ
-73514-54У2
400
320
- - 8
-73515-30УЗ, УХЛЗ
-73315-54У2
400
320
4 4 -
-73516-30УЗ, УХЛЗ
-73516-54У2
400
320
2 4 5
-73517-30УЗ, УХЛЗ
-73517-54У2
400
320
- 6 2



принципиальная схема первичных соединений в распределительные шкафы серии ШР11 (...18-...23)
ШР11 Номинальный
ток, А
ППН-33
EKF
ППН-35
EKF
ППН-37
EKF
-73518-22УЗ. УХЛЗ
-73518-54У2
400
320
8 - -
-73519-30УЗ, УХЛЗ
-73519-54У2
400
320
- 8 -
-73520-30УЗ, УХЛЗ
-73520-54У2
400
320
- - 8
-73521-22УЗ. УХЛЗ
-73521 -54У2
400
320
4 4 -
-73522-30УЗ, УХЛЗ
-73522-54У2
400
320
2 4 5
-73523-30УЗ. УХЛЗ
-73523-54У2
400
320
- 6 2
