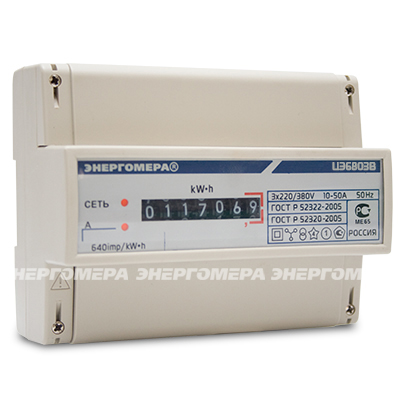

Счетчик электроэнергии ЦЭ6803В-Р31



ТУ 4228-010-04697185-97
Используется счетчик ЦЭ6803В для измерения и учета электроэнергии по одному тарифу.
Класс точности: 1; 2
Соответствует ГОСТ Р 52320-2005 и 52322-2005.
Новый корпус R31 - для крепления на рейке ТН35.
Полностью соответствует стандартам для размещения счетчиков на рейку. Обеспечивает размещение в щитовом оборудовании наряду с любым видом коммутационного оборудования в соответствии с DIN-стандартами.

Нормативно-правовое обеспечение

  • Соответствие ГОСТ Р 52320-2005 (МЭК 62052-11:2003)
  • Соответствие ГОСТ Р 52322-2005 (МЭК 62052-11:2003)
  • Сертифицированы и внесены в Госреестры средств измерений России и СНГ

Технические характеристики

Показатели Величины
Класс точности 1; 2
Число тарифов 1
Частота измерительной сети, Гц 50±2,5 (60±3)
Номинальное фазное напряжение*, В 57,7; 100; 127; 220;
Номинальная сила тока*, А: 1; 5; 10
Максимальная сила тока*, А:
- для электросчетчиков непосредственного включения
- для электросчетчиков трансформаторного включения
50; 100
7,5
Стартовый ток, A:**
- для электросчетчиков непосредственного включения, Iб
- для электросчетчиков трансформаторного включения, Iном
0,004; 0,005
0,002; 0,003
Полная потребляемая мощность параллельной цепи, не более, В*А, (Вт)
6(0,6)
Полная потребляемая мощность последовательной цепи, не более, В*А 0,1
Диапазон рабочих температур, °С от -40 до 60
Габаритные размеры, мм 110 x 143 x 72,5
Масса, не более, кг 1

* - в зависимости от вариантов исполнения, см. структуру условного обозначения электросчетчика.
** - в зависимости от класса точности.

Особенности электросчетчика

  • Погрешность счетчика ЦЭ6803В нормируется от 1% номинального значения тока нагрузки
  • Высокая чувствительность по току нагрузки
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям
  • Малое собственное энергопотребление
  • Стандартный телеметрический импульсный выход
  • Световой индикатор работы
  • Возможность универсального креплениясчетчика ЦЭ6803В на рейку TH-35
  • Защита от недоучета и хищений электроэнергии

Характеристики надежности

  • Средняя наработка на отказ — 160000 часов
  • Межповерочный интервал — 16 лет
  • Средний срок службы — 30 лет
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.

Габаритные размеры

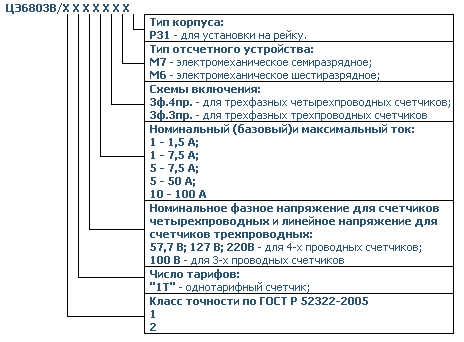

Структура условного обозначения



 Руководство по эксплуатации
