Счетчик электроэнергии ЦЭ6803ВМ-Ш33
ТУ 4228 073 22136119-2008
Учет активной энергии в трехфазных четырехпроводных цепях переменного тока.
Класс точности: 1.
Корпус Ш33 - для установки в шкаф.
Полностью соответствует международным стандартам и обеспечивает удобство монтажа за счет увеличения размеров крышки клеммной коробки.
Нормативно-правовое обеспечение
- Соответствует ГОСТ Р 52320-2005 (МЭК 62052-11:2003)
- Соответствует ГОСТ Р 52322-2005 (МЭК 62053-21:2003)
- Сертифицированы в России и СНГ
- Внесены в Госреестр средств измерений России
Технические характеристики
Показатели | Величины |
Класс точности | 1 |
Частота измерительной сети, Гц | 50±2,5 (60±3) |
Номинальное фазное напряжение*, В: - для электросчетчиков непосредственного включения - для электросчетчиков трансформаторного включения |
220 57,7 (100) |
Номинальная (максимальная) сила тока*, А: - для электросчетчиков непосредственного включения - для электросчетчиков трансформаторного включения |
5(60); 10(100) 1(7,5); 5(10) |
Стартовый ток, А:** - для электросчетчиков непосредственного включения, Iб |
0,002; 0,001 |
Полная потребляемая мощность параллельной цепи, не более, В*А, (Вт) |
8 (0,8) |
Полная потребляемая мощность последовательной цепи, не более, В*А: | 0,1 |
Диапазон рабочих температур, °С | от -40 до 60 |
Габаритные размеры, мм | 169 x 235 x 70 |
Масса, не более, кг | 1,2 |
* - в зависимости от вариантов исполнения, см. структуру условного обозначения электросчетчика
** - в зависимости от класса точности
Особенности электросчетчика
- Погрешность электросчетчика нормируется от 1% номинального значения тока нагрузки
- Высокая чувствительность по току нагрузки
- Устойчивость к климатическим, механическим и электромагнитным воздействиям
- Малое собственное энергопотребление счетчика ЦЭ6803ВM
- Стандартный телеметрический импульсный выход
- Световой индикатор работы
- Защита от недоучета и хищений электроэнергии
Характеристики надежности
- Средняя наработка на отказ — 160000 часов.
- Межповерочный интервал — 16 лет.
- Средний срок службы — 30 лет.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.

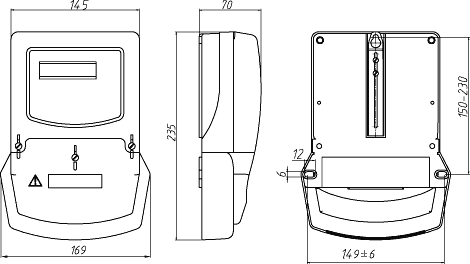

Габаритные размеры

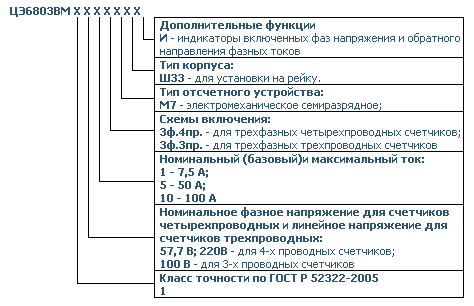

Структура условного обозначения
Руководство по эксплуатации
