Счетчик электроэнергии СЕ303-S31



Счетчик является трехфазным, универсальным трансформаторного или непосредственного включения (в зависимости от варианта исполнения) и предназначен для измерения активной и реактивной электрической энергии, активной, реактивной мощности, частоты напряжения, коэффициентов активной и реактивной мощностей, углов между векторами фазных напряжений и векторами фазных токов и напряжений, среднеквадратического значения напряжения, силы тока в трехфазных четырехпроводных цепях переменного тока и организации многотарифного учета электроэнергии.

Нормативно-правовое обеспечение

  • Соответствует ГОСТ Р 52320-2005.
  • Соответствует ГОСТ Р 52322-2005.
  • Соответствует ГОСТ Р 52323-2005.
  • Соответствует ГОСТ Р 52425-2005.
  • Сертифицирован и внесен в Государственный реестр средств измерений РФ.

Технические характеристики

Показатели Величины
Класс точности при измерении активной/реактивной энергии 0,5S/0,5; 1/1
Число тарифов 4
Частота измерительной сети, Гц 50±2,5 (60±2,5)
Номинальное напряжение, В 3х57,7/100; 3х230/400
Базовый (максимальный) ток, А 5 (10); 5 (60); 5 (100); 10 (100)
Порог чувствительности (для соответствующего класса точности), мА 5; 10
Потребляемая мощность параллельной цепи, не более, В*А (Вт) 9,0 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А 0,1
Диапазон рабочих температур, °С от минус 40 до 60
Габаритные размеры, не более, мм 210,5 х 175 х 71,5
Масса, не более, кг 1,5

Функциональные возможности

  • Счетчик обеспечивает учет и вывод на индикацию:
    • количества потребленной и отпущенной активной и реактивной энергии раздельно и нарастающим итогом суммарно по четырем тарифам на конец месяца и за 12 предыдущих месяцев;
    • графиков активных и реактивных мощностей потребления, усредненных на заданном интервале времени (30 минут) не менее 75 суток; значение активной и реактивной мощности, усредненное за прошедший трехминутный минутный интервал;
    • количества потребленной активной и реактивной электроэнергии нарастающим итогом суммарно и раздельно по 4-м тарифам на конец суток и за предыдущие 44 суток;
    • действующего тарифа и направления электроэнергии (отпуск, потребление);
    • максимального значения активной и реактивной мощности, усредненной на 30-минутном интервале, за текущий и прошедших 12 месяцев раздельно по четырем тарифам.
  • Счетчик измеряет и показывает:
    • среднеквадратические значения фазных напряжений и токов;
    • активную мощность.
  • Предусмотрена возможность задания следующих параметров:
    • текущего времени и даты;
    • разрешения перехода на "летнее" время (с заданием месяцев перехода на "зимнее", "летнее" время);
    • до 12-ти дат начала сезона;
    • до 12-ти зон суточного графика тарификации и до 36-ти графиков тарификации;
    • до 32-х исключительных дней (дни, в которых тарификация отличается от общего правила и задается пользователем);
    • коэффициентов трансформации тока и напряжения;
    • лимитов по потреблению и мощности с процентом превышения для работы сигнализации по каждому тарифу.

Особенности электросчетчика

  • Электронная пломба.
  • Наличие ИК-порта IrDA1.0 и оптического интерфейса.
  • Реле управления нагрузкой.
  • Малое собственное энергопотребление.
  • Сигнализация об отклонении от лимитов по мощности и потреблению.
  • Интерфейс EIA485, EIA232, радиомодем, PLC-модем (передача информации по сети 0,4кВ).
  • Защита памяти данных и памяти программ от несанкционированных изменений.
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям.

Характеристики надежности

  • Минимальная наработка на отказ - 160000 часов.
  • Средний срок службы - 30 лет.
  • Межповерочный интервал - 16 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.

Счетчик обеспечивает

  • Возможность ручной коррекции хода часов ±30 с/сут один раз в сутки. Точность хода встроенных часов 0,5 сек/сутки.
  • Длительность хранения информации при отключении питания - не менее 10 лет.
  • Фиксацию 20 последних корректировок времени, изменения установок времени тарифных зон и перепрограммирования метрологических характеристик счетчика.
  • Фиксацию 100 последних пропаданий и выходов за пределы допустимых значений фазных напряжений.
  • Индикацию данных на ЖК-индикаторе с заданной периодичностью
    (Т=5-255 с) или пролистывание с помощью элементов управления (кнопки) на лицевой панели.
  • Управление нагрузкой с использованием УЗО (или внешнего коммутационного аппарата) по команде диспетчера с индикацией режима отключения.
  • Сигнализацию отклонения от лимитов по мощности и потреблению, фиксацию максимального значения мощности для каждого тарифа в течение месяца (интервал усреднения - 30 минут) и контроль превышения лимита для выдачи счетчиком команды на срабатывание внешнего реле сигнализации.
  • Защиту от внешних воздействий:
    • при наличии постоянной составляющей в сети;
    • при воздействии переменного магнитного поля;
    • при воздействии постоянного магнитного поля 200 мТ;
    • при изменении направления тока в фазах (вход-выход счетчика).
  • Обеспечение питания как от фазного напряжения (наличие 1 фазы), так и от линейного (обрыв нуля).
  • Автоматическую калибровку и поверку всех измеряемых и учитываемых параметров с использованием цифровых интерфейсов.
  • Предусмотрена защита памяти данных и памяти программ от несанкционированных изменений с помощью кнопок или по интерфейсу (два пароля для двух уровней доступа, аппаратное разрешение (кнопка или другое устройство), электронная пломба с фиксацией в журнале событий).

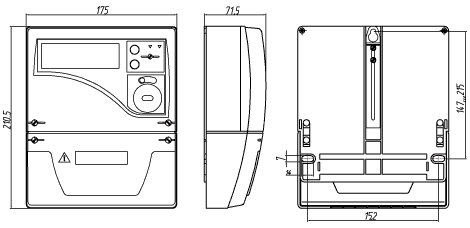

Габаритные размеры

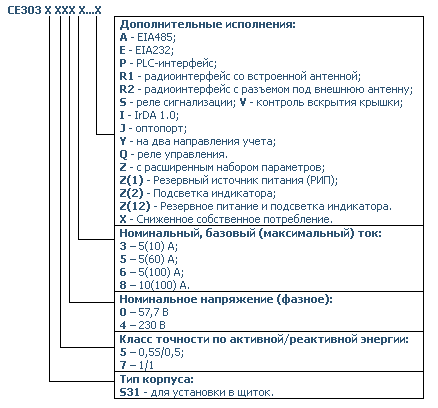

Структура условного обозначения
