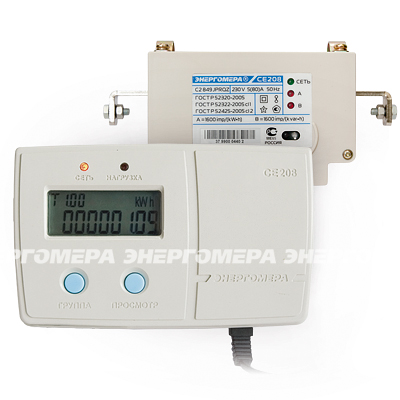

Счетчик электроэнергии СЕ208



Счетчик предназначен для измерения активной и реактивной энергии в однофазных цепях переменного тока, организации многотарифного учета электроэнергии. Конструктивно счетчики разделены на две части: измерительный блок и индикаторное устройство. Измерительные блоки выполняют всю функциональность многотарифного счетчика, устанавливаются без дополнительной защиты от влияния окружающей среды вблизи опоры линии электропередачи на отводящих к потребителю силовых проводах. Также измерительные блоки осуществляют передачу информационных данных по радио интерфейсу для автоматизированных информационно-измерительных систем коммерческого учета электроэнергии АИИС КУЭ (АСКУЭ). Индикаторное устройство выполняет функции индикации показаний.

Нормативно-правовое обеспечение

  • Соответствует ГОСТ Р 52320-2005
  • Соответствует ГОСТ Р 52322-2005
  • Сертифицирован и внесен в Государственный реестр средств измерений РФ

Технические характеристики

Показатели Величины
Класс точности:
  Активная энергия
  Реактивная энергия

1
2
Число тарифов до 4
Частота измерительной сети, Гц 50±2,5
Номинальное напряжение, В 230
Базовый (максимальный) ток, А 5 (80)
Диапазон рабочих температур, °С от -40 до 70
Класс защиты:
  Измерительный блок
  Индикаторный блок

IP64
IP51

Функциональные возможности

  • Измерение активной и реактивной энергии в однофазных цепях переменного тока в прямом и обратном направлении.
  • Счетчик ведет учет по четырем тарифам.
  • Счетчик позволяет задать до 8 различных суточных расписаний переключений тарифов и до 8 сезонных программ.
  • Счетчик позволяет задать до 20 исключительных дней (праздничных и перенесенных), тарификация в которых отличается от тарификации принятой в сезонной программе.
  • Счетчик ведет архивы тарифицированной (до 4 тарифов) и суммарной учтенной активной энергии.
  • Хранение графиков нагрузки 30 (60) мин в течении 93 (186) суток.
  • Два измерительных элемента по фазной и нулевой цепи.
  • Встроенное реле управления нагрузкой на 80А.
  • Контроль лимитов потребления с возможностью отключения встроенного реле при превышении.
  • Встроенные модули связи PLC и RF, для обмена с индикаторным устройством и использования в составе системы учета.
  • Возможность использования для локального учета и в системе АИИС КУЭ.

Особенности

Индикаторное устройство:
  • Индикаторное устройство снабжено шнуром с вилкой для включения в сеть при необходимости просмотра информации потребителем.
  • Индикаторное устройство поставляется в комплекте счетчика СЕ208 и выполняет следующие функции:
    • Автоматическое считывание информации с измерительного блока счетчика по PLC-связи.
    • Отображение информации на ЖКИ.
Характеристики радиосвязи:
  • Радиосвязь используется для съема показаний со счетчика СЕ208 в составе системы АИИС КУЭ.
Характеристики радиоканала:
  • Частота сети: 433 МГц
  • Выходная мощность: 10 мВт
  • Организация сети: Самоорганизующаяся Mesh-сеть
  • Количество устройств в сети: 1024
  • Количество уровней ретрансляции: 10

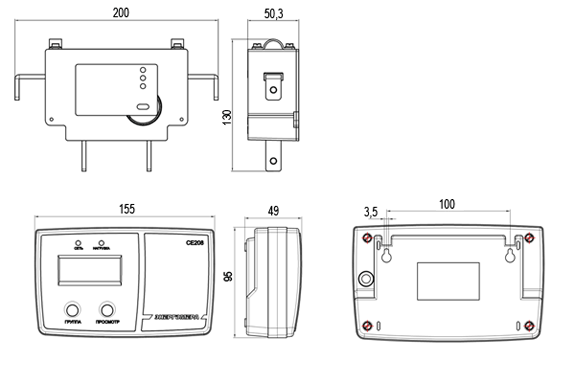

Габаритные размеры



Руководство по эксплуатации
